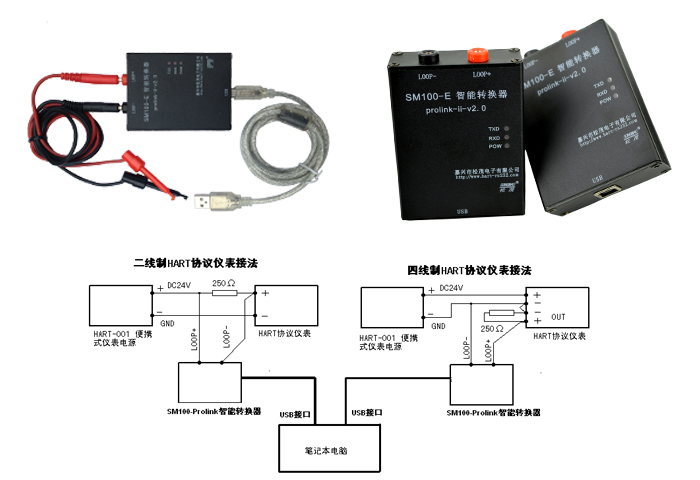

HART-Prolink MODEM

說明書下載

   HART Prolink智能轉換器是由嘉興市松茂電子有限公司根據工業標準自主研發生產的HART智能轉換器，在溫度范圍、震動、電磁兼容性和接口等方面均采用特殊設計，保證了在惡劣環境下的穩定工作。外形采用一體化設計，便于安裝與攜帶；標準USB接口、由USB線供電，讓用戶在使用時方便快捷。本產品與HART儀表都可進行通訊(如羅斯蒙特)。

一、產品性能

1.支持的操作系統Windows XP、Win7。

2.USB接口總線DC 5V DC 30mA。

3. 標準HART協議傳輸。

4.使用ProLinkII軟件。

5. 完全兼容USB V1.1和USB CDC V1.1規范。

6. 完全兼容USB V2.0和USB CDC V2.0規范。

7. 支持與1700/2700變送器、RFT9739變送器、MVD等設備數據通訊

二、規格參數

1.物理尺寸：長90mm *寬66mm * 高25mm。

2.工作溫度：-45℃ — 8５℃。

3.相對濕度：10% — 80%。

4.專配 Prolink-II 儀表設置軟件有設置用調 羅斯蒙特1700/2700系列變送器

三、SM100-E prolink轉換器與以下儀表軟件配套使用　

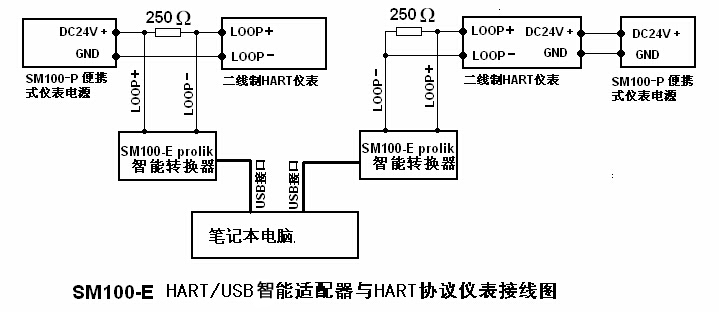

四、產品與儀表接線示意圖
