HART-USB MODEM

說明書下載

  HART USB轉換器是由嘉興市松茂電子有限公司根據工業標準自主研發生產的HART智能轉換器，在溫度范圍、震動、電磁兼容性和接口等方面均采用特殊設計，保證了在惡劣環境下的穩定工作。外形采用一體化設計，便于安裝與攜帶；標準USB接口、由USB線供電，讓用戶在使用時方便快捷。本產品與任何廠家的HART儀表都可進行通訊(如羅斯蒙特、E+H、西門子、科隆、橫河、川儀等)。自帶松茂配置軟件，可以設置傳感器類型及接線方式，設置功能。

一、產品性能

支持的操作系統Windows XP、Win7、Win10

USB接口總線DC 5V DC 30mA

標準USB接口。

標準HART協議傳輸。

全透明數據轉換。

兼容任何HART儀表。

二、規格參數

物理尺寸：長90mm *寬66mm * 高25mm。

工作溫度：-45℃ — 88℃。

相對濕度：10% — 80%。

三、SM100-C與現場儀表的實際應用圖

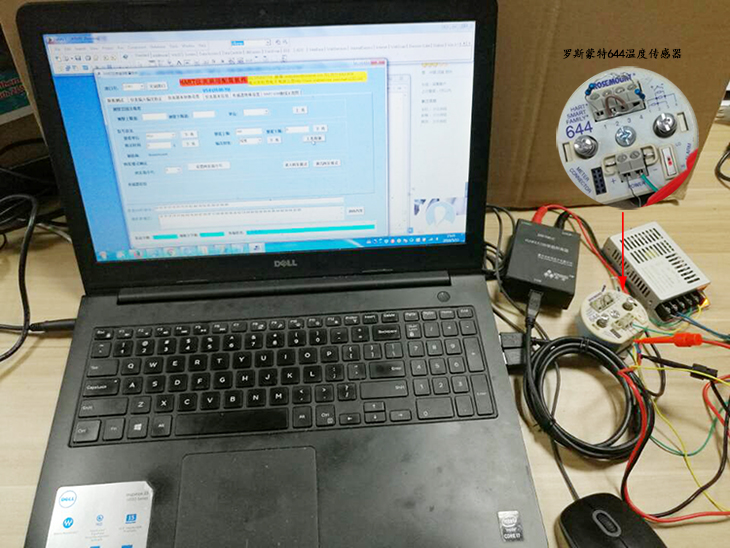

1.SM100-C與羅斯蒙特644溫度傳感器的現場調試應用

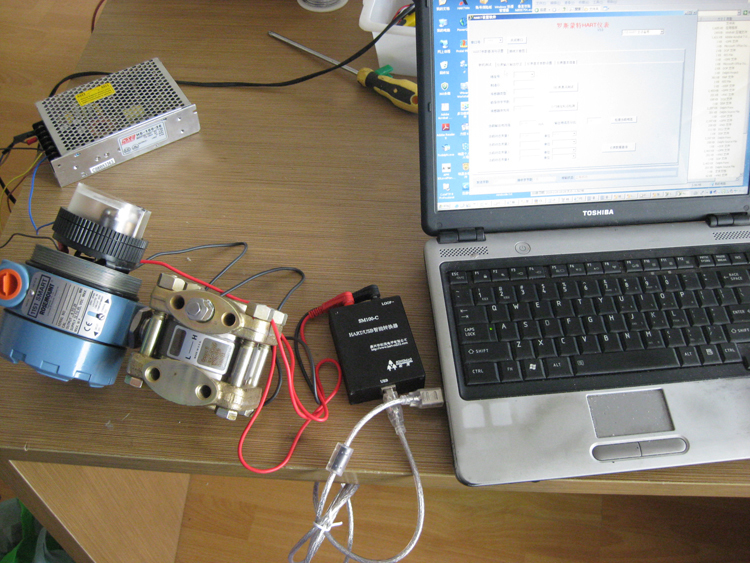

2.SM100-C與羅斯蒙特3051參數設置

3.霍尼韋爾壓力變送器與SM100-C現場應用圖

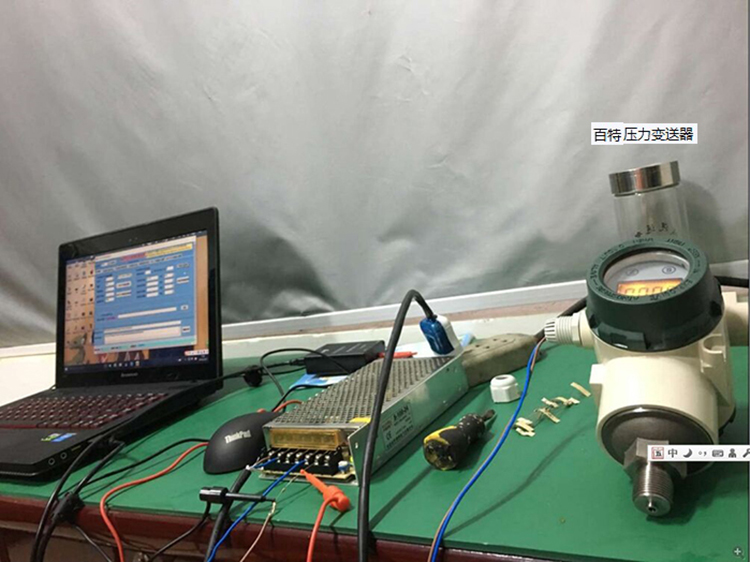

4.SM100-C與百特壓力變送器在WIN10系統中的應用

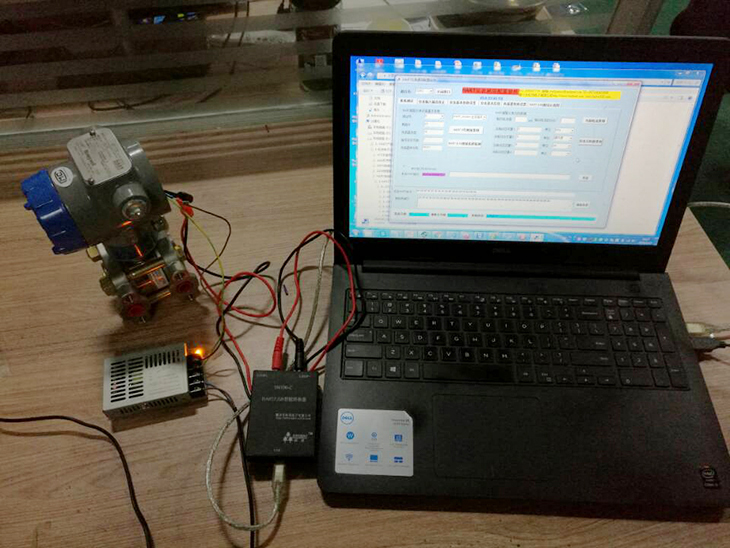

5.SM100-C與羅斯蒙特壓力變送器的應用圖

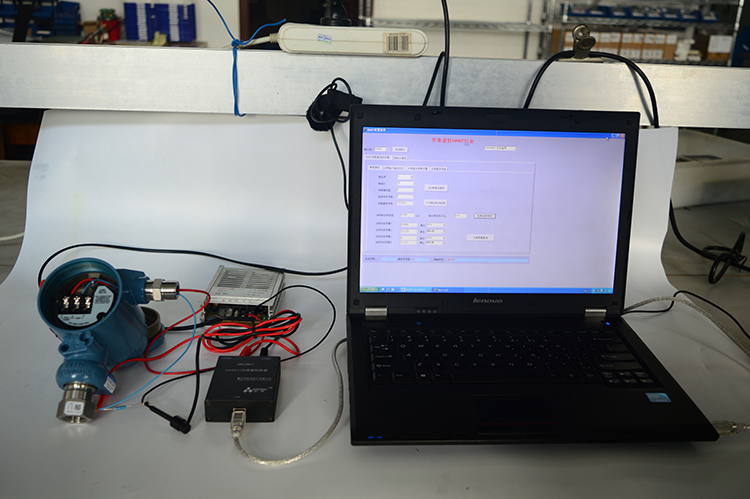

6.SM100-C與 PMP51 壓力變送器實際連接圖

1.5SM100-C 與儀表配套軟件使用

  3051SMV配置軟件 3351用戶智能軟件302C  ASK   E+H ToF_Tool_- _Fieldtool_Package_4_06_00軟件HART_7_2工具   HART_serverEvel  HART-CONFIG Tool Setup (V3.6.2)  HART-SEVER軟件 HartTools   HARTwin_2_7軟件  HART設備管理軟件PDM6.0  HT2004配軟件新  PACTwareSetup4.0.0.6-final-full     RCT_V2_03_0005  3300   VF03導波雷達配軟件   百特HART智能壓力變送器配置軟件  北京華控HART 軟件   科隆coriolis流量計配置軟件   羅斯蒙特雷達配置羅軟件   5300  西門子PDM

　　詳細資料請?jiān)诔绦蛳螺d中心下載

　　特別提醒:　SM100-C 并有獨自的技術優勢：用串口調試器發送HART指令時,不需要通過程序?qū)SB轉換成虛擬串口的RST腳電平控制進行發送與接收狀態自動轉換。
